BED368系列LED防爆灯
+
  • BED368系列LED防爆灯

BED368系列LED防爆灯

所属分类：

防爆灯具

  • 商品名称： BED368系列LED防爆灯
产品咨询
相关产品
  • 产品描述

  • 产品特性

    ◆铝合金压铸外壳，高速抛丸处理后表面高压静电喷塑;

    ◆独特的三面广角光学设计，每个面均匀出光;

    ◆外露紧固件采用不锈钢材质，防腐性能高;

    ◆外壳接合面采用螺纹及直口隔爆，防爆性能可靠;

    ◆整灯光源采用优质大尺寸高亮晶片和高端封装工艺，光效100LM/W以上，耐用度长达20000小时以上，三年光衰不超过10%，显示指数>80Ra，真正实现高光效、高显指的特点;

    ◆采用优质的高透光钢化玻璃，耐高温、耐老化，耐4J冲击;

    ◆采用特制供电电源，满足市电浮动需求，抗浪涌可达4000V以上;

    ◆执行标准:GB/T 3836.1、GB/T 3836.2、GB/T 3836.31、IEC 60079-0、IEC 60079-1、IEC 61241-0、IEC 61241-1、EN60079-0、EN60079-1、EN61241-0、EN61241-1。

    环境用途

    ◆广泛用于石油、化工、军工等危险环境及海洋石油平台等场所作普通照明或作业照明之用;

    ◆适用于对防护要求较高、潮湿的场所;

    ◆适用于爆炸性气体环境的1区、2区场所;

    ◆适用于IIA、IIB、IIC类爆炸性气体环境;

    ◆适用于可燃性粉尘环境21区、22区场所;

    ◆适用于T1-T6组温度级别;

    ◆适用于-40℃~+50℃环境温度。

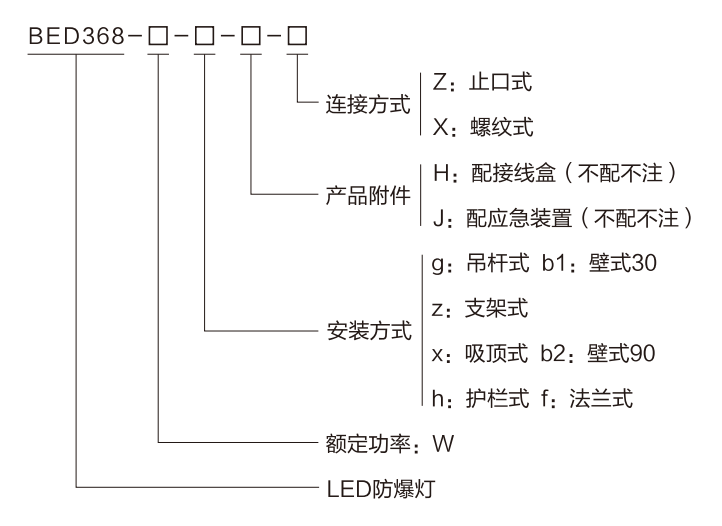

    型号含义

    配光曲线

    技术参数

    型号规格 额定电压 额定功率 防爆标志 引入口规格 适用电缆外径 防护等级
    BED368-30 AC220V
    50Hz
    (有特殊要
    求请注明)    		 30W Ex db IIC
    T6 Gb;
    Ex tb IIC
    T80℃ Db    		 G1/2
    M20
    NPT1/2
    G3/4
    M25
    NPT3/4    		 Φ8~Φ12mm
    Φ10~Φ15mm    		 IP66
    WF1
    WF2*
    BED368-40 40W
    BED368-50 50W
    BED368-60 60W
    BED358-120 120W
    BED358-180 180W

    ★带*号订购须提出。

    拼装图示

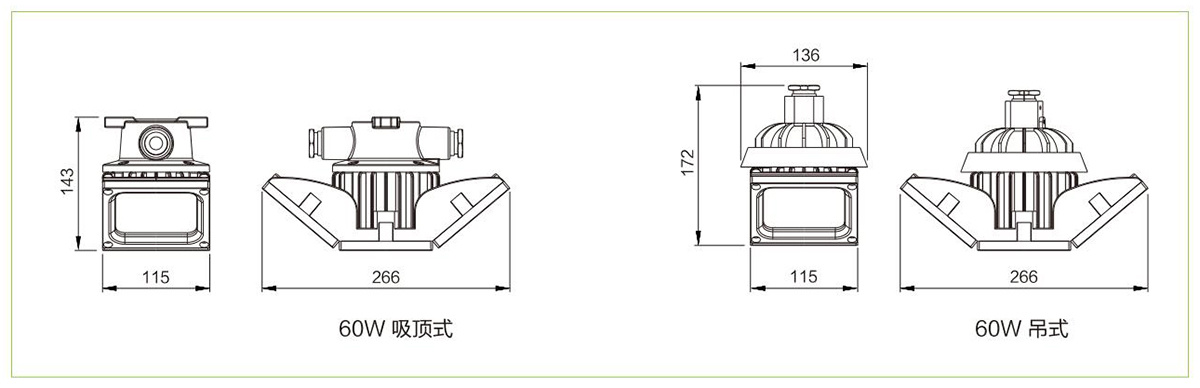

    产品外形图示

    安装配件表
    序号 名 称 备注 序号 名 称 备注
    01 AH-防爆接线盒(IIC) G3/4吊灯盒 09 G3/4弯管(30°) 400mm
    02 BHJ-G3/4防爆活接头 双外 10 G3/4弯管(90°) 300mm
    03 LED防爆灯   11 G1 1/4弯杆 法兰式
    04 G3/4直管 30mm 12 G1 1/4弯杆 护栏式
    05 BHJ-G3/4防爆活接头 一内一外 13 U型管夹 用户自备
    06 膨胀螺钉   14 弯头转接件
    07 链条   15 AH-防爆接线盒(IIC) G3/4三通
    08 CC型螺旋索扣   16 支架
    安装配件选配表
    安装方式 供货配件
    吸顶式(X) 外形及安装举例图表中的序号1、2
    吊杆式(G) 外形及安装举例图表中的序号1、4、5
    壁式30(B1) 外形及安装举例图表中的序号1、5、6、7、8、9
    壁式90(B2) 外形及安装举例图表中的序号1、5、6、7、8、9、10
    法兰式(F) 外形及安装举例图表中的序号11、14
    护栏式(h) 外形及安装举例图表中的序号2、12、13、14、15
    支架式(Z) 外形及安装举例图表中的序号16

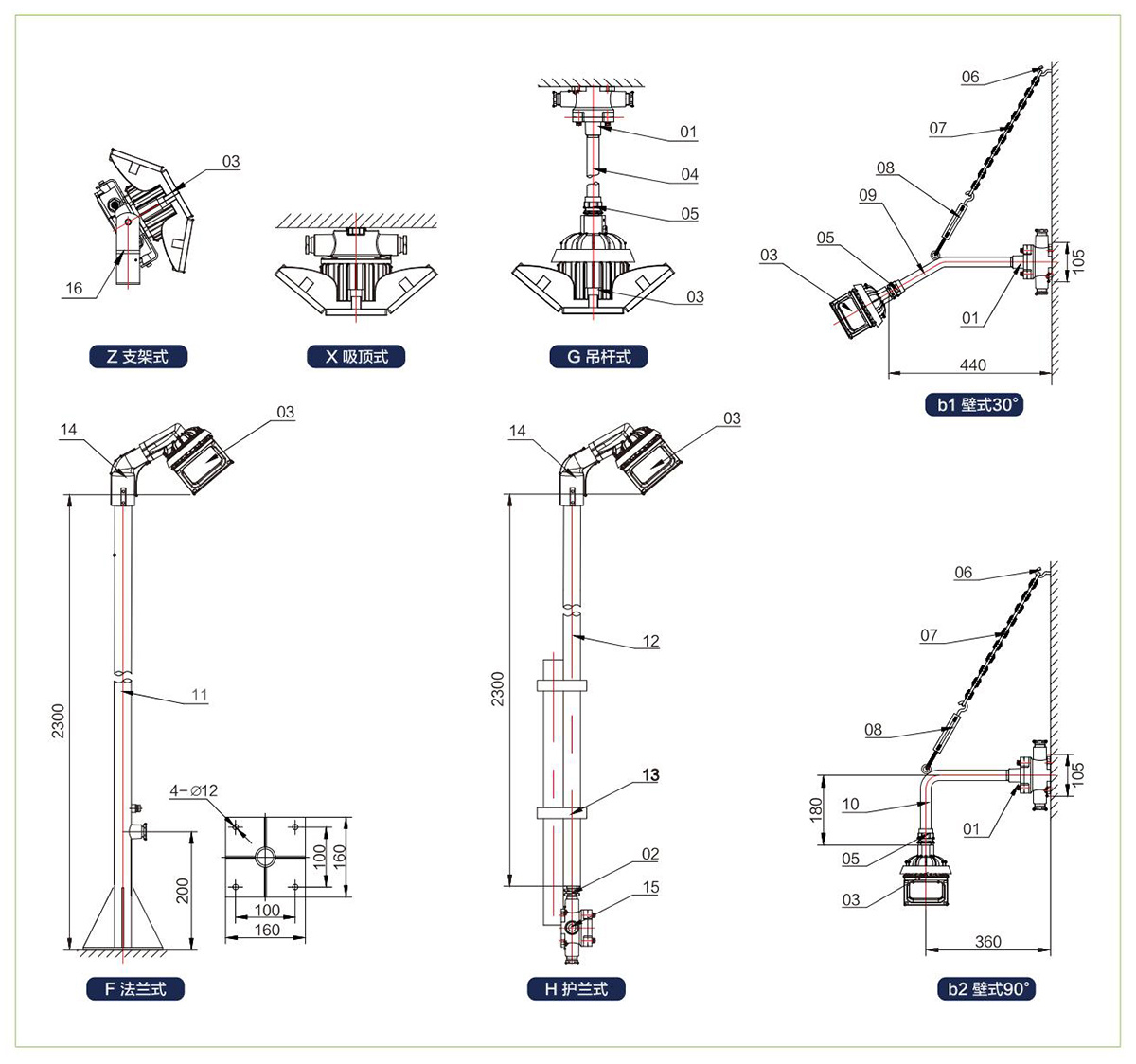

    外形及安装图示

    定货须知

    规格型号 重量(kg)/个 外箱尺寸(mm) 包装数量(个) 毛重(kg)/箱
    BED368-60W 2.81 320*260*400 4 13

    ◆定货时严格按型号含义，详细注明产品的各项参数，安装附件及防爆标志等;例:BED368 60W防爆灯，配接线盒，吸吊杆式安装，则产品型号为:BED358 50gHZ;

    ◆产品出厂时已配好相应瓦数的光源;

    ◆如有特殊要求的(如电压、应急等)，定货时请注明。
