NGd系列防爆挠性连接管

所属分类：

◆适用于爆炸性气体环境的1区、2区场所;

◆适用于IIA、IIB、IIC类爆炸性气体环境;

◆可燃性粉尘环境20 区、21区、22区场所。

◆具有耐燃、耐腐蚀、耐水、耐老化、挠性良好、结构牢固、工作可靠等优点;

◆挠性管长度，螺纹尺寸可根据用户需要特殊加工。如NPT螺纹，公制螺纹等;

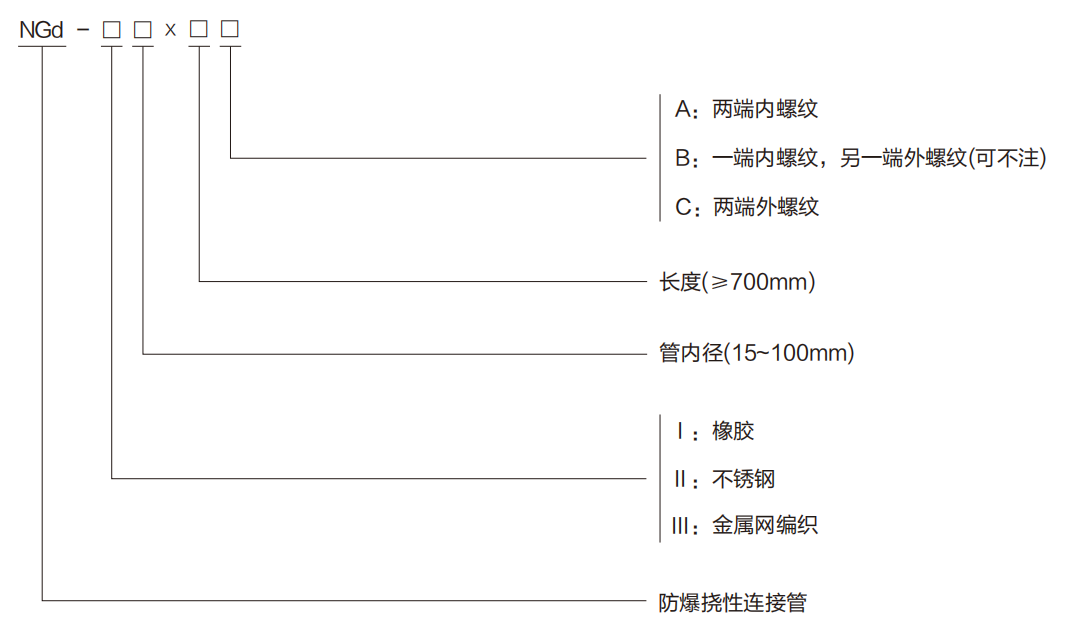

注:标注螺纹规格时并应注明内外螺纹,如:NGd-700xG3/4"(内)/G1”(外)意义为长度为700，一端为内螺纹G3/4”，一端为外螺纹G1”的橡胶护套挠性连接管;

◆执行标准:GB/T 3836.1、GB/T 3836.2、GB/T 3836.31、IEC 60079-0、IEC 60079-1、IEC 60079-31、EN 60079-0、EN 60079-1、EN61241-0、EN 61241-1。

◆定货时请详细注明型号规格、结构形式、防爆标志、螺纹规格及数量等;

◆如有特殊要求，请另行注明。

型号规格	管通径	螺纹(G”)	螺纹(N")	螺纹(M")	长度	接头管螺纹(G")	防爆标志
NGd □-700×G1/2	15	G1/2	NPT1/2	M20*1.5	700	80	Ex db IIC Gb; Ex eb IIC Gb; Ex tb IIIC Db
NGd □-1000×G1/2	15	G1/2	NPT1/2	M20*1.5	1000	80
NGd □-700×G3/4	20	G3/4	NPT3/4	M25*1.5	700	110
NGd □-1000×G3/4	20	G3/4	NPT3/4	M25*1.5	1000	110
NGd □-700×G1	25	G1	NPT1	M32*1.5	700	145
NGd □-1000×G1	25	G1	NPT1	M32*1.5	1000	145
NGd □-700×G1 1/4	32	G1 1/4	NPT1 1/4	M40*1.5	700	180
NGd □-1000×G1 1/4	32	G1 1/4	NPT1 1/4	M40*1.5	1000	180
NGd □-700×G1 1/2	40	G1 1/2	NPT1 1/2	M50*1.5	700	210
NGd □-1000×G1 1/2	40	G1 1/2	NPT1 1/2	M50*1.5	1000	210
NGd □-700×G2	50	G2	NPT2	M63*1.5	700	250
NGd □-1000×G2	50	G2	NPT2	M63*1.5	1000	250
NGd □-700×G2 1/2	70	G2 1/2	NPT2 1/2	M75*1.5	700	350
NGd □-1000×G2 1/2	70	G2 1/2	NPT2 1/2	M75*1.5	1000	350
NGd □-700×G3	80	G3	NPT3	M90*1.5	700	400
NGd □-1000×G3	80	G3	NPT3	M90*1.5	1000	400
NGd □-700×G4	100	G4	NPT4	M110*1.5	700	500
NGd □-1000×G4	100	G4	NPT4	M110*1.5	1000	500
